微電腦自動數粒
檢測項目:科院（所）農業大專院校、種子係統，糧食部門中考察種子指
所屬分類：土壤肥料檢測儀器

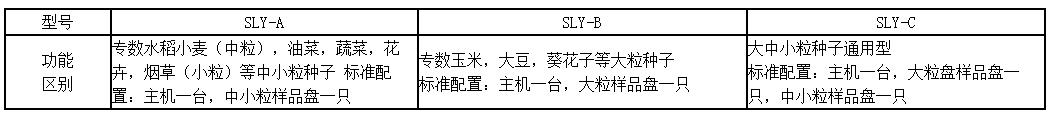

型號/規格：SLY係列
生產廠家：山東瑞正儀器有限公司
產品用途
檢測原理和適用範圍
一、工作原理:
儀器工作由微電腦芯片控製，配以薄膜式按鍵操作。電磁振動盒使種子逐粒排隊送料，落入光電轉換槽後形成光電脈動，經放大整形倒相後送入計數電路，以 LED 數碼管顯示讀數。操作設置鍵和方向鍵預
置計數值，當計數到預置數後，停止送料，停止記數。儀器設有自校頻率，便於檢查計數電路及預置的正確性。
（1） 電磁振動送料裝置：種子放在料盤上，料槽成螺旋形。
（2） 在螺旋槽上升的種子，到達落料口落下，通過光電轉換區投影到矽光電池上產生電流變化 ，經脈動 放大整形後得到光電計數脈動，送入微電腦控製的計數顯示電路。
（3 ） 計數顯示電路采用微電腦芯片 AT89S52總控製（Atmel 公司），采取分時掃描的方式。計數信號通 過外部中斷口進入 AT89S52，在 AT89S52中完成累加和五位數值處理，每位數碼管該顯示數據存儲 在 AT89S52 的內存空間，由 AT89S52 控製數碼管位選信號 74LS138 對數碼管進行位選，選擇好後。由 AT89S52 讀取改為數值轉換為數碼管編碼後通過串行輸出口 TXD 送到串入並出的 8 位移位寄存器 74LS164 中，8
位移入後驅動共負極 LED 發光數碼管顯示，五位數的 LED 輸入端串入限流電阻，使筆劃亮度均勻。
（4） 預置自停電路的控製信號也由 AT89S52控製，當預置數與計數數字相符時，繼電器釋放，停止送料， 關閉 AT89S52外部中斷，從而切斷計數輸入，LED 顯示出預置數字。
（5） 預設和查看電路，按下“設置”鍵，數碼管顯示切換到設置環境，通過“上、下、左、右”四個方 向鍵（“上、下”是指數值的加減、“左、右”是指設定值的位置移動）設定預設值，設定完畢後，按下“清 零鍵”，退出設置狀態，數碼管顯示 00000。用戶若想可查看預設值，按下“查看”鍵即可，查看功能會自 動返回到用戶先前的數碼管顯示。3 秒鍾退出查看狀態，數碼管顯示 00000。

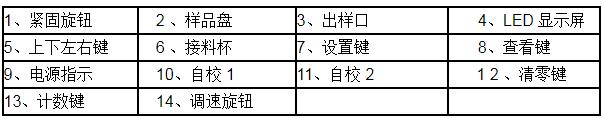

二、儀器配置、結構儀器配置、結構
產品特點
微電腦自動數粒儀可對各種顆粒狀的物體按用戶的設定值進行自動數粒 ，在農業上主要用於糧食作物的數粒，如稻穀、麥子、高粱、玉米、蔬菜種子等顆粒進行自動數粒計數，到用戶設定值時，儀器自動停 止工作。微電腦自動數粒儀在農科院（所）農業大專院校、種子係統，糧食部門中考察種子指標、測量千粒重、發芽計數和播種計數等都有廣泛應用，準確的自動數粒功能承擔了人為數粒的繁雜工作 ，為用戶提 供方便。
