底部填充膠起到什麽作用?

文案編輯:miya 文案來源: 發布時間:2019-08-18 22:02:53 關注: 分享:
返回列表
一、 什麽是底部填充膠?
       底部填充膠是一種高流動性,高純度的單組份環氧樹脂灌封材料。能夠通過創新型毛細作用在CSP和BGA芯片的底部進行填充,經加熱固化後形成牢固的填充層,降低芯片與基板之間因熱膨脹係數差異所造成的應力衝擊,提高元器件結構強度和的可靠性,增強BGA 裝模式的芯片和PCBA之間的抗跌落性能。
       KY底部填充膠,在室溫下即具有良好的流動性,填充間隙小,填充速度快,能在較低的加熱溫度下快速固化,可兼容大多數的無鉛和無錫焊膏,可進行返修操作,具有優良的電氣性能和機械性能。
二、 底部填充膠應用原理:
       底部填充膠的應用原理是利用毛細作用使得膠水迅速流過BGA 芯片底部芯片底部,其毛細流動的最小空間是10um。 這也符合了焊接工藝中焊盤和焊錫球之間的最低電氣特性要求,因為膠水是不會流過低於4um的間隙,所以保障了焊接工藝的電氣安全特性。
三、 底部填充膠起什麽作用:
       隨著手機、電腦等便攜式電子產品,日趨薄型化、小型化、高性能化,IC封裝也日趨小型化、高聚集化,CSP/BGA得到快速普及和應用,CSP/BGA的封裝工藝操作要求也越來越高。底部填充膠的作用也越來越被看重。

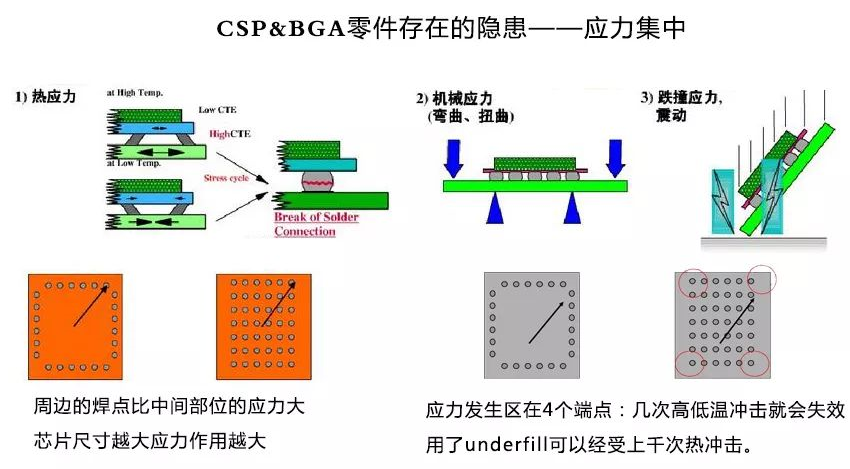

       BGA和CSP,是通過微細的錫球被固定在線路板上,如果受到衝擊、彎折等外部作用力的影響,焊接部位容易發生斷裂。而底部填充膠特點是:疾速活動,疾速固化,能夠迅速浸透到BGA和CSP底部,具有優良的填充性能,固化之後可以起到緩和溫度衝擊及吸收內部應力,補強BGA與基板連接的作用,進而大大增強了連接的可信賴性.
       舉個例子,我們日常使用的手機,從2米高地方落地,開機仍然可以正常運作,對手機性能基本沒有影響,隻是外殼刮花了點。很神奇對不對?這就是因為應用了BGA底部填充膠,將BGA/CSP進行填充,讓其更牢固的粘接在PBC板上。
